Dadansoddiad Technegol a Chymwysiadol Manwl o Gewri Diwydiannol Schneider, Siemens, ac ABB

Cymhariaeth Torrwr Cylchdaith Brand Rhyngwladol: Schneider, Siemens, ABB Dadansoddiad Technegol a Chymwysiadau Cyfres Graidd

Yn y sector offer trydanol foltedd isel byd-eang, mae Schneider, Siemens, ac ABB wedi sefydlu eu hunain fel arweinwyr y diwydiant trwy gronni technoleg dwfn ac arloesi parhaus. Mae eu cynhyrchion torrwyr cylched wedi dod yn feincnodau yn y maes. Mae'r erthygl hon yn darparu cymhariaeth fanwl o gyfresi torrwyr cylched cynrychioliadol y tair brand o dair dimensiwn: paramedrau technegol, nodweddion swyddogaethol, a chymwysiadau nodweddiadol.

I. Schneider Electric: Gyriant Deuol Digideiddio ac Atebion sy'n Seiliedig ar Senario

1. Cyfres Masterpact MTZ

• Paramedrau Technegol:
  • Ystod Gyfredol: 630A-6300A (yn cwmpasu cymwysiadau o ddosbarthu i lefelau diwydiannol)
  • Lefelau Foltedd: 415V/690V/1150V (yn gydnaws â safonau grid byd-eang)
  • Gallu Torri: 50kA-150kA (cyflymiad gwrthsefyll cerrynt hyd at 85kA)
• Uchafbwyntiau Swyddogaethol:
  • Torrwr cylched digidol brodorol cyntaf gyda synwyryddion adeiledig ar gyfer monitro statws amser real
  • Mae dyluniad modiwlaidd yn cefnogi cyfnewid poeth ar gyfer uwchraddio "dim amser segur".
  • Integreiddio di-dor â systemau rheoli ynni trwy bensaernïaeth EcoStruxure
• Cymwysiadau Nodweddiadol:
  • Systemau newid cyflenwad pŵer deuol mewn canolfannau data
  • Diogelu cyflenwad pŵer tyniad mewn trafnidiaeth rheilffordd
  • Senarios atal ffrwydrad yn y diwydiant petrocemegol (ardystiedig ATEX)

2. Cyfres NSX Compact

• Paramedrau Technegol:
  • Ystod Gyfredol: 100A-630A (yn addas ar gyfer anghenion dosbarthu canol-ystod)
  • Lefelau Foltedd: Hyd at 400V (yn gydnaws â dosbarthiad adeiladau a diwydiannol)
• Uchafbwyntiau Swyddogaethol:
  • Uned dripio electronig Micrologic X dewisol ar gyfer gosodiadau cromlin amddiffyn manwl gywir
  • Yn cefnogi protocolau cyfathrebu Modbus/Profibus
  • System ategolion modiwlaidd (e.e. modiwlau amddiffyn rhag namau daear, modiwlau mesur)
• Cymwysiadau Nodweddiadol:
  • Prif gabinetau dosbarthu mewn adeiladau masnachol
  • Dosbarthu pŵer mewn llinellau cynhyrchu prosesu bwyd
  • Amddiffyniad ar gyfer pentyrrau gwefru ynni newydd

II. Siemens: Pwyslais ar Fodiwlaredd a Pherfformiad Uchel

1. Torwyr Cylched Aer Cyfres 3WL

• Paramedrau Technegol:
  • Ystod Gyfredol: 630A-6300A (platfform dylunio unedig ar draws y gyfres)
  • Lefelau Foltedd: Hyd at 1150V (yn cefnogi gosod cymysg o lefelau foltedd lluosog)
  • Capasiti Torri: 100kA-200kA (capasiti torri cylched fer sy'n arwain y diwydiant)
• Uchafbwyntiau Swyddogaethol:
  • Dyluniad uned dripio modiwlaidd (opsiynau thermol-magnetig/electronig/deallus)
  • Yn cefnogi system rheoli ynni Sentron Power Manager
  • Bywyd mecanyddol hyd at 100,000 o gylchoedd (yn cydymffurfio â IEC)
• Cymwysiadau Nodweddiadol:
  • Systemau cyflenwi pŵer ar gyfer ffwrneisi arc trydan mewn mentrau dur
  • Dosbarthiad foltedd canolig mewn cyfadeiladau masnachol mawr
  • Prif amddiffyniad dosbarthu ar lwyfannau pŵer gwynt ar y môr

2. Torwyr Cylched Cas Mowldio Cyfres 3VA

• Paramedrau Technegol:
  • Ystod Gyfredol: 16A-630A (yn cwmpasu anghenion dosbarthu terfynell)
  • Lefelau Foltedd: Hyd at 800V (yn addasu i amgylcheddau diwydiannol arbennig)
• Uchafbwyntiau Swyddogaethol:
  • Mae technoleg cyswllt cylchdroi dwbl yn gwella perfformiad diffodd arc
  • Uned drip electronig PROtec D ddewisol gyda swyddogaeth mesur ynni
  • Yn cefnogi cydgloi dethol parth (ZSI)
• Cymwysiadau Nodweddiadol:
  • Diogelu offer mewn llinellau cynhyrchu gweithgynhyrchu modurol
  • Systemau dosbarthu pŵer mewn ystafelloedd llawdriniaeth ysbytai
  • Amddiffyniad ar gyfer gwrthdroyddion ffotofoltäig solar

III. ABB: Arloesiadau mewn Rheolaeth Ddeallus a Thechnoleg DC

1. Torwyr Cylched Aer Cyfres Emax 2

• Paramedrau Technegol:
  • Ystod Gyfredol: 630A-6300A (yn cefnogi safonau foltedd byd-eang)
  • Gallu Torri: 42kA-150kA (cyflymiad gwrthsefyll cerrynt hyd at 200kA)
• Uchafbwyntiau Swyddogaethol:
  • Wedi'i integreiddio â llwyfan cwmwl ABB Ability, gan gefnogi cynnal a chadw rhagfynegol
  • Mae algorithm PMS patent yn optimeiddio effeithlonrwydd defnydd ynni
  • ATS mewnosodedig dewisol ar gyfer newid awtomatig pŵer deuol
• Cymwysiadau Nodweddiadol:
  • Awtomeiddio porthiant mewn gridiau clyfar
  • Amddiffyniad aml-bŵer ar gyfer gorsafoedd sylfaen 5G
  • Integreiddio system storio ynni microgrid

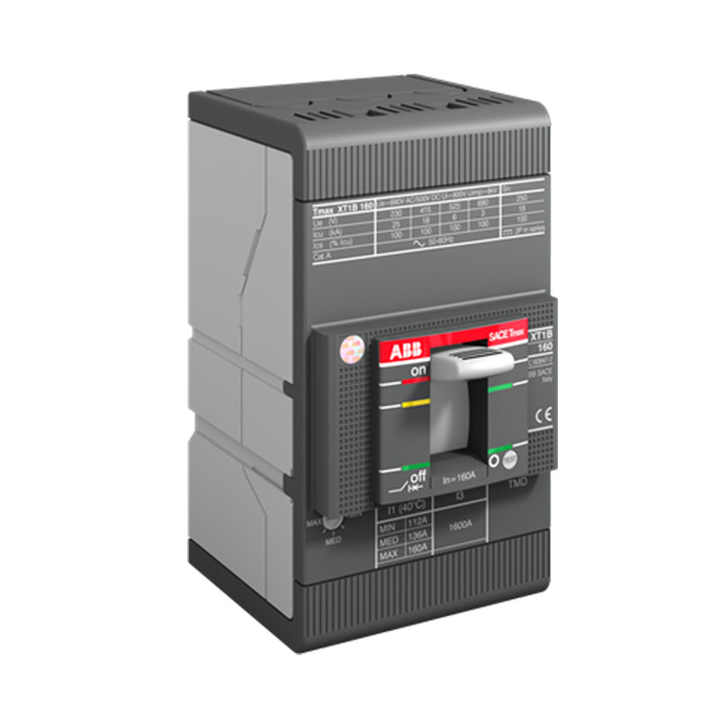

2. Torwyr Cylched DC Cyfres Tmax XT DC

• Paramedrau Technegol:
  • Ystod Gyfredol: 160A-6300A (wedi'i gynllunio'n benodol ar gyfer systemau DC)
  • Lefelau Foltedd: Hyd at 1500V DC (yn addasu i senarios DC foltedd uchel)
• Uchafbwyntiau Swyddogaethol:
  • Mae technoleg siwt arc patent yn datrys heriau arc DC
  • Yn cefnogi amddiffyniad cerrynt gwrthdro (addas ar gyfer systemau storio ynni)
  • Yn cydymffurfio ag UL 489B (mynediad i farchnad Gogledd America)
• Cymwysiadau Nodweddiadol:
  • Systemau cyflenwi pŵer 240V DC mewn canolfannau data
  • Is-orsafoedd tyniant mewn trafnidiaeth rheilffordd trefol
  • Rhwydweithiau dosbarthu DC foltedd canolig mewn llongau

IV. Cymhariaeth Gynhwysfawr a Thueddiadau Esblygiad Technolegol

Tueddiadau Esblygiad Technolegol:

1. Cydgyfeirio DigidolMae'r tri brand yn integreiddio technoleg Rhyngrwyd Pethau yn ddwfn i ddylunio torwyr cylched. Mae llwyfannau EcoStruxure Schneider ac Ability ABB wedi ffurfio ecosystemau cyflawn.
2. Arloesedd DeunyddiolMae Siemens yn defnyddio deunyddiau diffodd arc newydd, tra bod ABB yn datblygu inswleidyddion sy'n gwrthsefyll tymheredd uchel i wella oes offer.
3. Rheoli YnniMae nodweddion fel algorithm PMS yn Emax 2 a monitro effeithlonrwydd ynni yn Masterpact yn nodi trawsnewidiad torwyr cylched o ddyfeisiau amddiffyn i derfynellau rheoli ynni.
